안녕하세요

다이티비 몬스터 와인딩 입니다.



#VF125엔진자가정비 3편을 진행 합니다.

IN 방향이 리어쪽 으로 피스톤을 조립 하셔야 합니다.

out 방향은 프론트 쪽으로 되어야 합니다.

보시면 부싱이 헤드쪽은 살짝 살짝 경사가 져있고 엔진 몸체에는 부싱 끝이 각이 져 있습니다.

플라이휠 탈거 하면 밑에 이런 특수 와셔가 있습니다.

와셔를 빼주고 플라이휠 안에 보관 해주세요.



미션쪽 케이스 저 부분... 고무 망치로 살살 쳐줘야 합니다.

케이스 탈거 됩니다.



오른쪽 클러치 동력을 제어 해주는 부속 입니다.

클러치 잡으면 클러치디스크쪽에 베어링을 눌러주면서 동력을 제어 시키고 미션 변속을 해줄수 있게 됩니다.

왼쪽 부분은 클러치 옆쪽에 톱니 바퀴 모양 심보가 들어 가는 부속 입니다.

클러치 케이스 부분에 오른쪽 부속이랑 같이 연결 되는 부분 입니다.

베어링을 누르면서 동력을 제어 시켜 줍니다.

베어링 입니다.

특수 공구로 이용해서 클러치디스크 안에 특수 볼트 풀어줘야 합니다.

그리고 옆쪽에 특수 풀어줘야 합니다.

이렇게 풀어주면 됩니다.

풀면서 디스크도 마모상태 확인 하시면 2번 안풀어도 됩니다.

옆쪽 특수 볼트도 이 특수 공구로 풀어 주시면 됩니다.

분해시엔 부속 마모상태 다 확인 해주세요

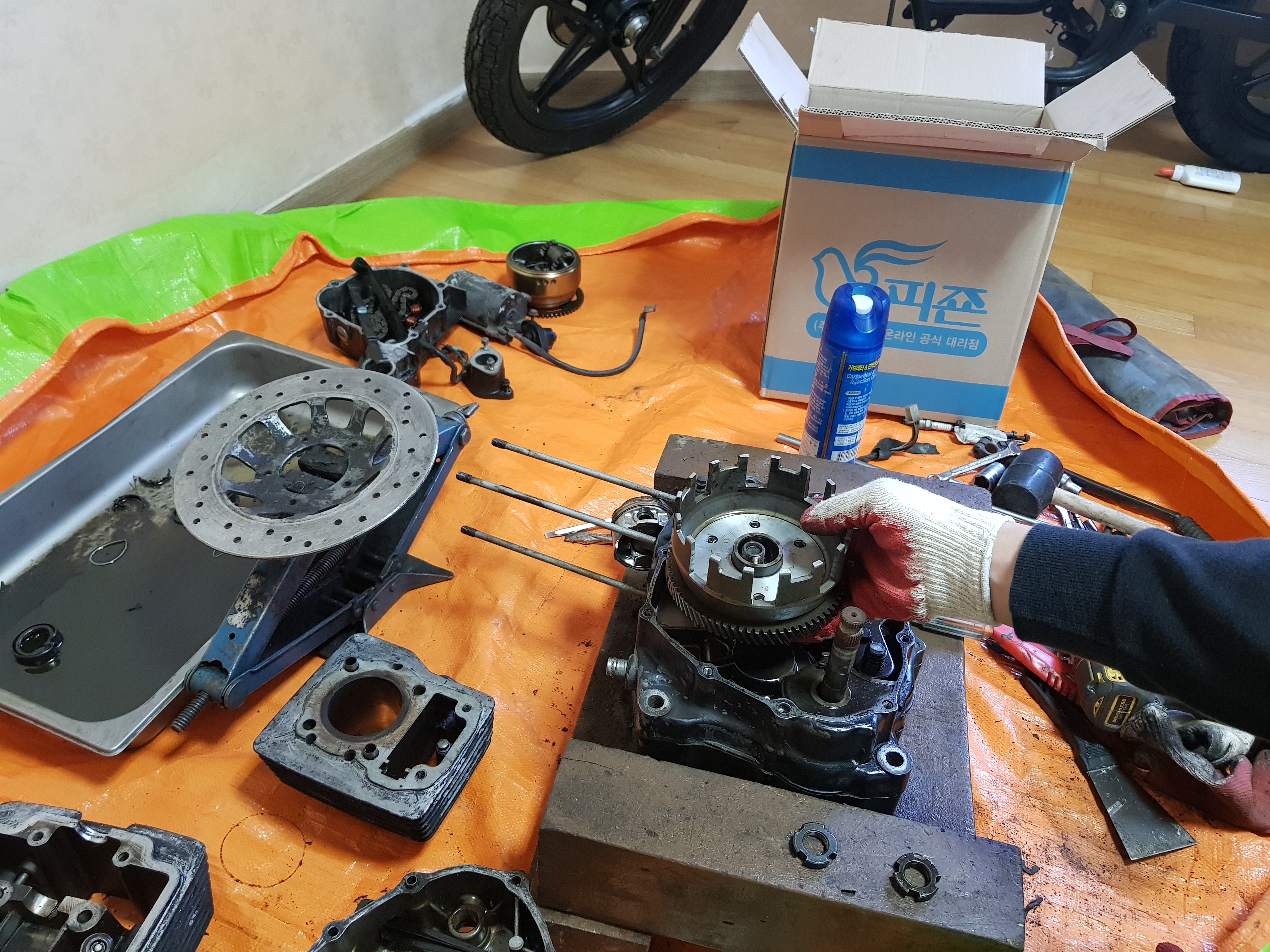

#VF125클러치디스크 뭉치를 탈착 하면 이렇게 케이스?울타리? 같이 생긴 놈만 남아요.

완전 탈착 하면 안에 부싱이 있는데 이건 마그네틱휠? 거기 안에 보관 하시면 됩니다.

 이놈이 클러치 디스크 안에 있는 부싱 입니다. 이놈은 잃어 버리면 부속도 없을 뿐더러

판매 하지도 않습니다. 오직 중고차에서 빼야 합니다.

여기도 마찬가지로 특수 볼트 제거 하면 와샤가 있습니다. 이것도 잃어 버리면 안되요

그리고 저기 톱니 바퀴 빼면 저기 안에 조그만한 핀이 있습니다. 이건 절대로 잃어 버리면 안되요.

그밑에 병뚜껑 따게 같이 생긴게 위 아래로 움직이면서 변속을 도와 줍니다.



뺄때는 그냥 위로 뽑으면 잘 빠집니다.
